กาแล็กซี่ของแม่พิมพ์ฉีดหมวกกันน็อค PC ABS Anti Riotได้รับการพัฒนาสำหรับผู้ผลิตที่ต้องการการผลิตตัวหมวกกันน็อคอย่างสม่ำเสมอด้วยวัสดุ PC และ PC+ABS ด้วยเม็ดมีดเว้าในตัวแบบช่องเดียว เหล็กชุบแข็ง P20/718H การขัดเงาแบบ Ra 0.8 และอายุการใช้งานตามทฤษฎี 300,000–500,000 ช็อต แม่พิมพ์ได้รับการออกแบบมาเพื่อการผลิตทางอุตสาหกรรมที่มีความเสถียรและสามารถทำซ้ำได้
การผลิตเปลือกหมวกกันน็อคป้องกันการจลาจลนั้นต้องการมากกว่าแค่การสร้างวัสดุเทอร์โมพลาสติก แม่พิมพ์ฉีดจะต้องรักษาความสม่ำเสมอของขนาด ควบคุมความสม่ำเสมอของผนังเปลือก ทนทานต่อแรงกดในการฉีดซ้ำๆ และรองรับการขึ้นรูปที่เชื่อถือได้ตลอดวงจรการผลิตที่ยาวนาน โดยทั่วไปแล้ว PC และ PC+ABS จะถูกเลือกสำหรับการใช้งานที่มีความสำคัญต่อประสิทธิภาพการกระแทกและความแข็งแรงของโครงสร้าง ทำให้การออกแบบแม่พิมพ์เป็นส่วนสำคัญของกระบวนการผลิต
สารบัญ
- เหตุใดการออกแบบแม่พิมพ์หมวกกันน็อคจึงมีความสำคัญ
- โครงสร้างหลักของแม่พิมพ์หมวกกันน็อค PC ABS คืออะไร?
- ข้อมูลจำเพาะของแม่พิมพ์ฉีดหมวกกันน็อค PC ABS Anti Riot
- เหตุใด PC และ PC+ABS จึงเหมาะสำหรับการปั้นเปลือกหมวกกันน็อค
- ความแม่นยำและความทนทานส่งผลต่อการผลิตอย่างไร
- แม่พิมพ์ผลิตและทดสอบอย่างไร?
- ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้อ?
- สามารถใช้แม่พิมพ์ได้ที่ไหน?
- คำถามที่พบบ่อย
- รับโซลูชันแม่พิมพ์ที่ปรับแต่งตามความต้องการ
เหตุใดการออกแบบแม่พิมพ์หมวกกันน็อคจึงมีความสำคัญ
แม่พิมพ์ฉีดจะกำหนดความแม่นยำของเปลือกหมวกกันน็อคในแต่ละรอบการผลิตโดยตรง สำหรับอุปกรณ์ป้องกัน ความสม่ำเสมอเป็นสิ่งสำคัญอย่างยิ่ง เนื่องจากความแปรผันของรูปทรง ความหนาของผนัง คุณภาพพื้นผิว หรือการถอดแบบอาจส่งผลต่อการประกอบและการตรวจสอบผลิตภัณฑ์ขั้นปลายน้ำ
แม่พิมพ์หมวกกันน็อคที่ได้รับการออกแบบมาอย่างดีควรมีลักษณะเป็นโพรงที่มั่นคง ในขณะเดียวกันก็จัดการแรงดันในการฉีดและสภาวะความเย็นได้ วัตถุประสงค์ไม่ใช่เพียงเพื่อสร้างรูปร่างภายนอกที่ถูกต้อง แต่เพื่อรักษาความสามารถในการทำซ้ำตลอดการผลิตที่ขยายออกไป
- ความสม่ำเสมอของมิติ:ช่วยรักษารูปทรงของตัวหมวกกันน็อคตามที่ต้องการ
- การปั้นแบบสม่ำเสมอ:รองรับการสร้างผนังเปลือกที่สม่ำเสมอ
- ความต้านทานการสึกหรอ:ช่วยให้เครื่องมือทนทานต่อวงจรการผลิตซ้ำๆ
- การถอดแบบที่เชื่อถือได้:ลดโอกาสที่จะเกิดความเสียหายหรือเครื่องหมายดีดออกที่มองเห็นได้
- คุณภาพพื้นผิว:ช่องขัดเงาสามารถช่วยสร้างลักษณะเปลือกที่สะอาดและสม่ำเสมอได้
การวิจัยเกี่ยวกับการผลิตหมวกกันน็อคด้วยการฉีดขึ้นรูปยังระบุว่าวงจรการผลิตที่สั้นลง คุณภาพของผลิตภัณฑ์ที่มีเสถียรภาพ และการต้านทานแรงกระแทก เป็นข้อได้เปรียบที่สำคัญที่เกี่ยวข้องกับการฉีดขึ้นรูปเมื่อเปรียบเทียบกับวิธีการขึ้นรูปแบบดั้งเดิม
โครงสร้างหลักของแม่พิมพ์หมวกกันน็อค PC ABS คืออะไร?

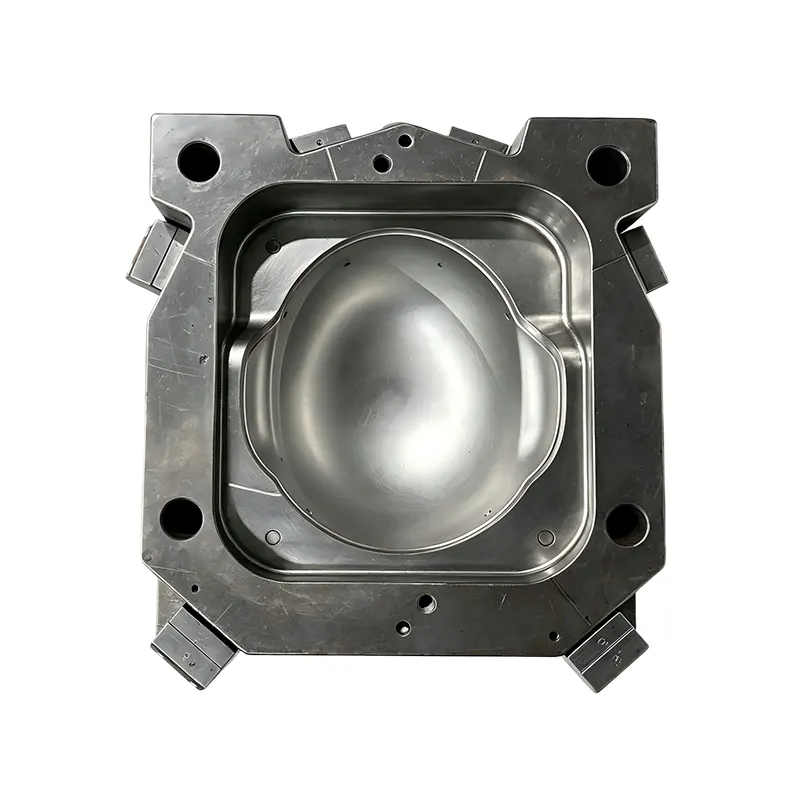

ราของกาแล็กซีใช้กโครงสร้างเม็ดมีดเว้าแบบบูรณาการช่องเดียว. การกำหนดค่านี้เหมาะสำหรับการผลิตเปลือกนอกของหมวกกันน็อคป้องกันการจลาจล และให้รูปทรงของช่องเฉพาะสำหรับการสร้างโปรไฟล์ของเปลือกนอกที่ต้องการ
ช่องนี้ใช้เหล็กกล้าแม่พิมพ์ชุบแข็งล่วงหน้า P20 และ 718H ในขณะที่ฐานแม่พิมพ์ใช้เหล็กกล้าคาร์บอน 45# การรวมกันนี้มีวัตถุประสงค์เพื่อสร้างสมดุลระหว่างความต้านทานการสึกหรอของคาวิตี้กับความแข็งแกร่งของฐานแม่พิมพ์โดยรวมระหว่างการฉีด
การกำหนดค่าช่องเดียว
การออกแบบช่องเดียวช่วยให้ความสนใจด้านวิศวกรรมยังคงมุ่งเน้นไปที่การสร้างเปลือกหมวกกันน็อคที่แม่นยำ นอกจากนี้ยังช่วยลดความยุ่งยากในการปรับสมดุลแม่พิมพ์และการจัดการการผลิตเมื่อผลิตภัณฑ์ต้องการพื้นที่การขึ้นรูปที่ค่อนข้างใหญ่
เหล็กช่องแข็งก่อน
P20 และ 718H เป็นตัวเลือกแม่พิมพ์เหล็กกล้าสำหรับเครื่องมืออุตสาหกรรม การใช้งานในคาวิตี้เป็นรากฐานที่เป็นประโยชน์สำหรับการผลิตซ้ำๆ โดยเฉพาะอย่างยิ่งเมื่อแม่พิมพ์คาดว่าจะทำงานเป็นระยะเวลานาน
การขัดช่องละเอียด
ช่องดังกล่าวได้รับการประมวลผลผ่านการขัดเงาแบบหลายขั้นตอนเพื่อให้ได้พื้นผิว Ra 0.8 ผิวสำเร็จของช่องที่มีการควบคุมจะช่วยลดรอยการตัดที่ชัดเจนบนเปลือกที่ขึ้นรูป และช่วยให้รูปลักษณ์ที่เสร็จแล้วสะอาดยิ่งขึ้น
ข้อมูลจำเพาะของแม่พิมพ์ฉีดหมวกกันน็อค PC ABS Anti Riot
พารามิเตอร์ต่อไปนี้สรุปการกำหนดค่าหลักที่อธิบายไว้สำหรับแม่พิมพ์โครงหมวกของ Galaxy ขนาดแม่พิมพ์จริง การออกแบบรันเนอร์ รูปแบบการระบายความร้อน และข้อกำหนดของเครื่องฉีด สามารถปรับแต่งได้ตามรุ่น CAD ของหมวกกันน็อคและข้อกำหนดการผลิตของลูกค้า
| พารามิเตอร์ | ข้อมูลจำเพาะ | ประโยชน์การผลิต |
|---|---|---|
| สินค้าขึ้นรูป | เปลือกนอกหมวกกันน็อคป้องกันการจลาจล | ออกแบบมาเพื่อการผลิตเปลือกหอยโดยเฉพาะ |
| ความเข้ากันได้ของวัสดุ | พีซี และพีซี+เอบีเอส | รองรับตัวเลือกเทอร์โมพลาสติกทางวิศวกรรมทั่วไป |
| โครงสร้างโพรง | เม็ดมีดเว้าในตัวช่องเดียว | รูปทรงของโพรงที่มั่นคงและการขึ้นรูปแบบควบคุม |
| เหล็กโพรง | เหล็กชุบแข็งล่วงหน้า P20 / 718H | ทนต่อการสึกหรอและการเสียรูปได้ดี |
| ฐานแม่พิมพ์ | เหล็กกล้าคาร์บอน 45 # | ให้ความแข็งแกร่งของโครงสร้าง |
| พื้นผิวโพรง | Ra 0.8 การขัดเงาแบบละเอียด | รองรับพื้นผิวเปลือกเรียบและสะอาด |
| อายุการใช้งานตามทฤษฎี | 300,000–500,000 นัด | รองรับรอบการผลิตที่ยาวนาน |
เหตุใด PC และ PC+ABS จึงเหมาะสำหรับการปั้นเปลือกหมวกกันน็อค
การเลือกวัสดุมีอิทธิพลต่อการออกแบบแม่พิมพ์ สภาวะการประมวลผล ข้อกำหนดในการทำความเย็น พฤติกรรมการหดตัว และคุณลักษณะด้านประสิทธิภาพของเปลือกสำเร็จรูป PC มีความทนทานต่อแรงกระแทกและความร้อนสูง ในขณะที่ PC+ABS ผสมผสานคุณลักษณะของโพลีคาร์บอเนตเข้ากับข้อดีด้านการประมวลผลและพื้นผิวที่เกี่ยวข้องกับ ABS
ด้วยเหตุนี้ ผู้ผลิตควรยืนยันเกรดเรซินที่แน่นอนก่อนที่แม่พิมพ์จะเข้าสู่ขั้นตอนวิศวกรรมขั้นสุดท้าย เกรดที่แตกต่างกันอาจมีลักษณะการไหล พฤติกรรมการหดตัว อุณหภูมิในการประมวลผล และสารเติมแต่งที่แตกต่างกัน
ดังนั้นแม่พิมพ์ที่เหมาะสมจึงควรได้รับการออกแบบโดยคำนึงถึงวัสดุที่ได้รับการยืนยันจากลูกค้า แทนที่จะใช้ PC และ PC+ABS เป็นวัสดุที่สามารถใช้แทนกันได้อย่างสมบูรณ์ การยืนยันวัสดุในระหว่างขั้นตอนการออกแบบสามารถช่วยลดการดัดแปลงในภายหลังและปรับปรุงเสถียรภาพในการผลิตได้
รายการตรวจสอบการเลือกวัสดุ
- ตรวจสอบเกรด PC หรือ PC+ABS เรซินที่แน่นอน
- ตรวจสอบเงื่อนไขการประมวลผลที่แนะนำของผู้ผลิต
- พิจารณาข้อกำหนดด้านการหดตัวและขนาดที่คาดหวัง
- ตรวจสอบลักษณะพื้นผิวที่ต้องการของเปลือกหมวกกันน็อค
- จับคู่วัสดุกับปริมาณการผลิตและการใช้งานที่ต้องการ
ความแม่นยำและความทนทานส่งผลต่อการผลิตอย่างไร
แม่พิมพ์หมวกกันน็อคต้องเผชิญกับการเคลื่อนไหวทางกล แรงดันการฉีด วงจรความร้อน และแรงดีดออกซ้ำๆ เมื่อเวลาผ่านไป การเลือกวัสดุที่ไม่เพียงพอหรือความแม่นยำในการตัดเฉือนที่ไม่เพียงพออาจเพิ่มการสึกหรอและการเบี่ยงเบนของขนาดได้
กาแล็กซี่ ตอบสนองความต้องการเหล่านี้ด้วยเครื่องจักร CNC ที่มีความแม่นยำ การขัดเงาโพรงแบบหลายขั้นตอน การฉีดทดลอง การตรวจสอบขนาด และการทดสอบการถอดแบบ ขั้นตอนเหล่านี้สร้างวงจรการควบคุมคุณภาพระหว่างการผลิตแม่พิมพ์และความพร้อมในการผลิต
อายุการใช้งานตามทฤษฎีที่ระบุไว้ที่ 300,000–500,000 ช็อต เกี่ยวข้องอย่างยิ่งกับผู้ผลิตที่วางแผนการผลิตอย่างยั่งยืน อายุการใช้งานแม่พิมพ์จริงขึ้นอยู่กับปัจจัยต่างๆ เช่น วัสดุ สภาวะการประมวลผล การบำรุงรักษา การทำงานของเครื่องจักร และสภาพแวดล้อมการผลิต ดังนั้นตัวเลขอายุการใช้งานจึงควรถือเป็นเป้าหมายทางวิศวกรรมมากกว่าการรับประกันสากล
แม่พิมพ์ผลิตและทดสอบอย่างไร?
เครื่องมือที่มีความแม่นยำต้องใช้กระบวนการผลิตที่ได้รับการควบคุม เนื่องจากการเบี่ยงเบนมิติเล็กน้อยในคาวิตี้สามารถทำซ้ำได้ในทุกชิ้นส่วนที่ขึ้นรูป ขั้นตอนการผลิตทั่วไปประกอบด้วยขั้นตอนต่อไปนี้:
- การตรวจสอบผลิตภัณฑ์และ DFM:ข้อกำหนดของโมเดล CAD ของหมวกกันน็อคและวัสดุได้รับการประเมินก่อนการตัดเฉือน
- วิศวกรรมโพรง:โครงสร้างช่องและขนาดวิกฤตได้รับการกำหนดขึ้นตามการออกแบบที่ได้รับอนุมัติ
- เครื่องจักรกลซีเอ็นซี:การตัดเฉือนที่มีความแม่นยำสูงจะสร้างช่องหลักและส่วนประกอบของแม่พิมพ์
- EDM และการตกแต่ง:พื้นที่ที่ซับซ้อนหรือรายละเอียดสามารถรับกระบวนการตัดเฉือนและการเก็บผิวละเอียดเพิ่มเติมได้
- ขัด:พื้นผิวของโพรงได้รับการขัดเกลาเพื่อให้ได้ผลลัพธ์ที่ต้องการ
- การประกอบแม่พิมพ์:มีการประกอบโพรง ฐานแม่พิมพ์ ส่วนประกอบดีดออก และระบบอื่นๆ
- ทดลองฉีด:แม่พิมพ์ได้รับการทดสอบกับวัสดุการผลิตที่ต้องการ
- การตรวจสอบ:ขนาดตัวอย่างและประสิทธิภาพการถอดแบบจะได้รับการตรวจสอบก่อนจัดส่ง
แนวทางนี้มีความสำคัญสำหรับผู้ซื้อ OEM เนื่องจากแม่พิมพ์ควรมาถึงพร้อมสำหรับการรวมเข้ากับกระบวนการผลิตที่ต้องการ แทนที่จะต้องมีการแก้ไขที่กว้างขวางหลังการติดตั้ง
ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้อ?
การเลือกซัพพลายเออร์แม่พิมพ์หมวกกันน็อคเกี่ยวข้องมากกว่าการเปรียบเทียบใบเสนอราคาเครื่องมือเริ่มต้น ทีมจัดซื้อควรประเมินข้อกำหนดทางวิศวกรรมและกระบวนการควบคุมคุณภาพร่วมกัน
| จุดตรวจผู้ซื้อ | ทำไมมันถึงสำคัญ |
|---|---|
| ความเข้ากันได้ของวัสดุ | ตรวจสอบให้แน่ใจว่าแม่พิมพ์ได้รับการออกแบบตามเรซินที่ต้องการ |
| เหล็กโพรง | มีอิทธิพลต่อความต้านทานการสึกหรอและความเสถียรของมิติ |
| การตกแต่งพื้นผิว | ส่งผลต่อรูปลักษณ์และคุณภาพการประมวลผลของเปลือกหอยที่ขึ้นรูป |
| เป้าหมายอายุการใช้งาน | ช่วยประมาณการใช้งานเครื่องมือในระยะยาว |
| ทดลองปั้น | ยืนยันประสิทธิภาพการผลิตจริงก่อนจัดส่ง |
| การตรวจสอบมิติ | ตรวจสอบแม่พิมพ์ที่เสร็จแล้วตามข้อกำหนดที่ได้รับอนุมัติ |
| การสนับสนุนหลังการขาย | ช่วยจัดการข้อกำหนดด้านการบำรุงรักษาและเครื่องมือในอนาคต |
ผู้ซื้อยังสามารถตรวจสอบโซลูชันแม่พิมพ์อุปกรณ์ตำรวจที่กว้างขึ้นของ Galaxy เมื่อโครงการเกี่ยวข้องกับส่วนประกอบอุปกรณ์ป้องกันหลายรายการ แทนที่จะใช้เพียงเปลือกหมวกกันน็อคเพียงอย่างเดียว
สามารถใช้แม่พิมพ์ได้ที่ไหน?

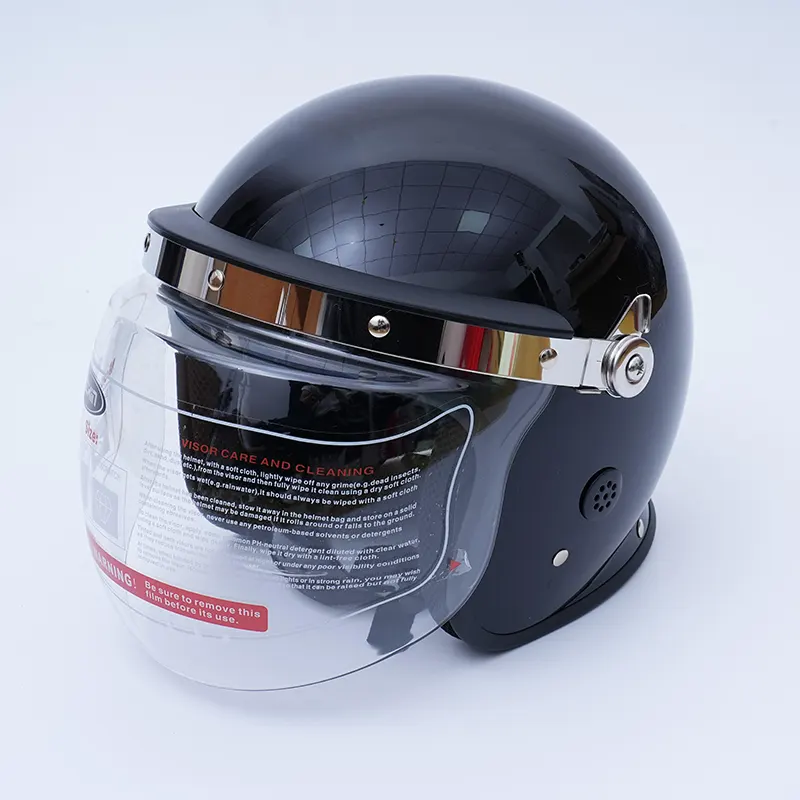

แม่พิมพ์นี้มีจุดมุ่งหมายหลักสำหรับการผลิตเปลือกนอกของหมวกกันน็อคป้องกันการจลาจลเป็นจำนวนมาก สามารถพิจารณาได้สำหรับผู้ผลิตที่ผลิตอุปกรณ์ป้องกันเพื่อความปลอดภัยและการใช้งานระดับมืออาชีพ
- การผลิตหมวกกันน็อคต่อต้านการจลาจล
- การผลิตอุปกรณ์รักษาความปลอดภัย
- โครงการ OEM อุปกรณ์ป้องกัน
- การพัฒนาเปลือกหมวกกันน็อคแบบกำหนดเอง
- การผลิตการฉีดเป็นกลุ่มของเปลือก PC หรือ PC+ABS
สำหรับโครงการที่ต้องการเครื่องมืออุปกรณ์ป้องกันเพิ่มเติม ผู้ผลิตอาจประเมินวิธีแก้ปัญหาที่เกี่ยวข้อง เช่น แม่พิมพ์หมวกกันน็อคป้องกันการจลาจล หรือการกำหนดค่าแม่พิมพ์อุปกรณ์ตำรวจโดยเฉพาะอื่นๆ
คำถามที่พบบ่อย
แม่พิมพ์ฉีดหมวกกันน็อคนี้สามารถผลิตวัสดุอะไรได้บ้าง?
แม่พิมพ์ได้รับการออกแบบให้เข้ากันได้กับวัตถุดิบ PC และ PC+ABS เกรดวัสดุขั้นสุดท้ายควรได้รับการยืนยันในระหว่างขั้นตอนทางวิศวกรรม เพื่อให้สามารถจับคู่พารามิเตอร์การแปรรูปและการขึ้นรูปได้อย่างเหมาะสม
โครงสร้างช่องคืออะไร?
แม่พิมพ์ใช้โครงสร้างส่วนแทรกแบบเว้าแบบช่องเดียวที่ออกแบบมาโดยเฉพาะสำหรับการผลิตเปลือกนอกของหมวกกันน็อคป้องกันการจลาจล
โพรงแม่พิมพ์ใช้เหล็กชนิดใด?
ช่องนี้ใช้เหล็กกล้าแม่พิมพ์ชุบแข็งล่วงหน้า P20 และ 718H ในขณะที่ฐานแม่พิมพ์ใช้เหล็กกล้าคาร์บอน 45#
โพรงมีพื้นผิวแบบใด?
คาวิตี้ผ่านการขัดเงาแบบหลายขั้นตอนเพื่อให้ได้มาตรฐานการขัดเงาแบบละเอียด Ra 0.8 ซึ่งรองรับพื้นผิวแม่พิมพ์ที่เรียบและสะอาด
แม่พิมพ์สามารถใช้งานได้นานแค่ไหน?
อายุการใช้งานตามทฤษฎีที่ระบุไว้คือประมาณ 300,000–500,000 นัด อายุการใช้งานจริงขึ้นอยู่กับเกรดเรซิน สภาวะการประมวลผล การบำรุงรักษา การทำงานของเครื่องจักร และปัจจัยการผลิตอื่นๆ
มีการทดสอบแม่พิมพ์ก่อนส่งมอบหรือไม่?
ใช่. แม่พิมพ์แต่ละชิ้นผ่านการฉีดทดลอง การตรวจสอบขนาด และการทดสอบความเรียบของแม่พิมพ์ก่อนส่งมอบเพื่อช่วยยืนยันความพร้อมในการผลิต
รับโซลูชันแม่พิมพ์ที่ปรับแต่งตามความต้องการ
การเลือกการกำหนดค่าเครื่องมือที่เหมาะสมเมื่อเริ่มต้นโครงการหมวกกันน็อคสามารถลดความเสี่ยงในการผลิตและให้เส้นทางที่มั่นคงมากขึ้นตั้งแต่การออกแบบ CAD ไปจนถึงการผลิตจำนวนมาก Galaxy ผสมผสานการตัดเฉือนแม่พิมพ์ที่มีความแม่นยำ ความเข้ากันได้ของวัสดุ การตกแต่งโพรง การทดลองฉีด และการตรวจสอบ เพื่อสนับสนุนผู้ผลิตที่กำลังพัฒนาเปลือกหมวกกันน็อคป้องกันการจลาจล PC และ PC+ABS
หากคุณกำลังวางแผนโปรเจ็กต์หมวกกันน็อคใหม่ เปลี่ยนเครื่องมือที่มีอยู่ หรือพัฒนาเชลล์แบบกำหนดเองติดต่อเราด้วยการเขียนแบบ CAD ข้อมูลจำเพาะของวัสดุ ปริมาณการผลิต และข้อมูลเครื่องจักร Galaxy สามารถตรวจสอบความต้องการของคุณและจัดหาการกำหนดค่าแม่พิมพ์ โซลูชันทางวิศวกรรม และใบเสนอราคาที่เหมาะสมสำหรับโครงการของคุณ
